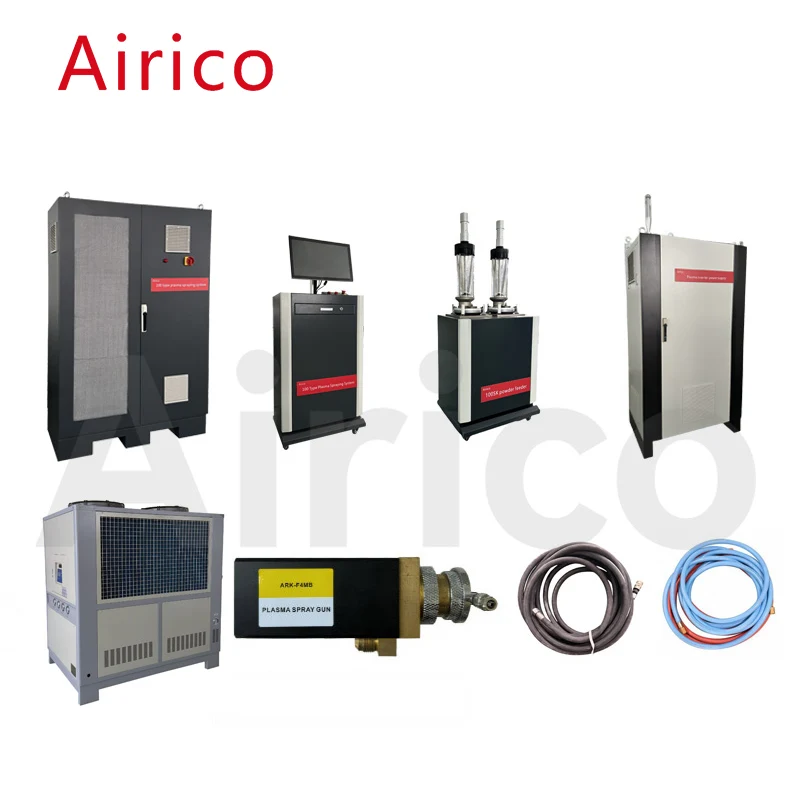

Tủ điều khiển Airico-100 là trung tâm điều khiển của hệ thống phun plasma Airico-100. Toàn bộ hệ thống phun Airico-100 có thể được tự động hóa bằng cách điều khiển tủ điều khiển. Và có thể ghi lại các thông số phun các loại bột khác nhau. Về mặt kỹ thuật, Tất cả các loại khí được điều khiển bằng máy đo lưu lượng khối vòng kín, giúp giải quyết vấn đề áp suất và tốc độ dòng chảy không ổn định trong quá trình vận hành dẫn đến lưu lượng và điện áp ngọn lửa plasma thay đổi, từ đó ổn định công suất đầu ra. Chế độ hoạt động: điều khiển bằng cảm ứng.
|
Con số |
Nội dung dự án |
Thông số cơ bản |
|
1 |
Điện áp đầu vào |
2P AC220V 50Hz |
|
2 |
Nguồn điện đầu vào |
150V |
|
3 |
Loại điều khiển |
Màn hình cảm ứng PLC+MFC+ |
|
4 |
Loại khí chính và áp suất |
Nitơ, argon(0,7-0,8Mpa) |
|
5 |
Loại khí thứ cấp và áp suất |
Hydro (0,4Mpa) |
|
6 |
Áp suất nitơ |
0,5 ~ 0,8Mpa |
|
7 |
Phương pháp sử dụng khí |
Argon, argon+hydro, nitơ, nitơ+hydro |
|
8 |
Độ lặp lại của MFC |
± 0,2% FS |
|
9 |
Độ chính xác của MFC |
±1%FS |
|
10 |
Kích thước bên ngoài |
1100x500x1850mm |
Bộ cấp bột của hệ thống phun plasma Airico-100 dùng để chứa bột phun và vận chuyển đến súng phun. Bột được nạp bằng rung động nguyên tử hóa nitơ và tốc độ nạp bột có thể được điều chỉnh thông qua tủ điều khiển.
| Con số | Dự án | Thông số cơ bản |
| 1 | Phương pháp phân phối bột | Máy cạo loại khí nén |
| 2 | Công suất ống đôi | 6,0L |
| 3 | Áp suất không khí phân phối bột | 1,1-1,3Mpa |
| 4 | Gửi khí bột | Nitơ |
| 5 | Tỷ lệ nạp bột | 0 ~ 160g/phút |
| 6 | Độ chính xác phân phối bột | ±1% |
| 7 | Tốc độ dòng khí phân phối bột | 400-800L/giờ |
| 8 | Kích thước bên ngoài của máy cấp bột | 500x460x1300mm |
| 9 | Trọng lượng nạp bột | 50kg |
Bộ nguồn biến tần plasma cung cấp nguồn DC cho súng phun, sử dụng mô-đun IGBT, mô-đun điều khiển thông minh, mô-đun điện làm mát bằng nước, khởi động hồ quang mềm, kích thước nhỏ, hiệu suất cao, tiêu thụ điện năng thấp, tản nhiệt tốt, hoạt động liên tục và thấp tỷ lệ thất bại. Nó hiện là nguồn cung cấp năng lượng plasma tuyệt vời ở Trung Quốc.
| Con số | Dự án | Thông số cơ bản |
| 1 | Nguồn điện đầu vào | 3P AC380V, 50Hz/60Hz |
| 2 | Công suất đầu ra định mức | 100KW |
| 3 | Điện áp không tải tối đa | DC125V |
| 4 | Dòng điện làm việc | 100-1000A |
| 5 | điện áp làm việc | 30-125V |
| 6 | Độ chính xác hiện tại | 1% |
| 7 | Tốc độ tải | 90% |
| 8 | Nguồn điện Kích thước bên ngoài | 1510x1000x1070mm |
| 9 | Cân nặng | 1600kg |
Trộn nước và điện của thiết bị plasma và gửi đến súng phun. Đồng thời, cung cấp điện áp xung tần số cao cần thiết để súng phun khởi động hồ quang và phát hiện nhiệt độ nước hồi lưu và áp suất nước làm mát của súng phun. Nó nhẹ, linh hoạt và dễ kéo. Hiệu suất bắt đầu hồ quang tốt, giảm sốc dòng điện tức thời khi vòi bắt đầu hồ quang.
| Con số | Dự án | Thông số cơ bản |
| 1 | Điện áp đầu vào | AC220V50Hz/60Hz |
| 2 | Công suất định mức | 250W |
| 3 | Chế độ điều khiển | Kiểm soát bên ngoài |
| 4 | Đầu ra điện áp tần số cao | AC2500-3000 |
| 5 | Kích thước bên ngoài | 610x480x340mm |
| 6 | Cân nặng | 30kg |
Bộ truyền động máy nén kép giúp giảm âm lượng tổng thể của máy và tăng không gian cho bạn; Chủ yếu được sử dụng để đạt được hiệu quả làm mát súng phun và kéo dài tuổi thọ của vòi phun.
| Con số | Dự án | Thông số cơ bản | ||
| 1 | Đơn vị xuất hiện | 1330x780x1310mm | ||
| 2 | Dung tích bể nước tuần hoàn | 250kg | ||
| 3 | Công suất làm lạnh | 32,2KW | ||
| 4 | Biến động trong nước đầu ra nhiệt độ |
5oC | ||
| 5 | Nguồn điện | 3P AC380 50Hz/60hz | ||
| 6 | Máy nén | Máy nén kép | Xuất xứ: Sanyo, Nhật Bản | |
| 7 | Áp suất đầu ra | Có thể điều chỉnh 4-8kg | Dòng nước thải tỷ lệ |
4m3/giờ |
| 8 | Bơm tuần hoàn ngoài | Công suất định mức 1.1KW |
Dòng điện định mức1,5A | |
| 9 | Lượng phun môi chất lạnh | 11kg | điện lạnh phương tiện truyền thông |
F22 |
| 10 | Công suất quạt | 85Wx2 | ||
| 11 | Tổng công suất đầu vào | 13,5KW | ||
| 12 | Cân nặng | 450kg | ||
Thiết bị phun plasma Airico-F4MB được trang bị súng phun có công suất định mức cao, công suất đầu ra tối đa đạt 80KW. Trong công việc sản xuất, nó có thể nâng cao hiệu quả sản xuất, rút ngắn thời gian phun và giảm chi phí xử lý. Cấu trúc tiêu chuẩn của nó có thể nhanh chóng thay thế nhiều loại phần cứng, chẳng hạn như các vòi phun, điện cực và cổng nạp bột khác nhau có thể được lựa chọn để đáp ứng nhu cầu phun của các vật liệu khác nhau.
| Con số | Dự án | Thông số cơ bản |
| 1 | Công suất đầu ra định mức | 60KW |
| 2 | Đánh giá hiện tại | 100-1000A |
| 3 | Điện áp làm việc | 30-100V |
| 4 | Kích thước bên ngoài | 80x75x190mm |
| 5 | Cân nặng | 3,5kg |
