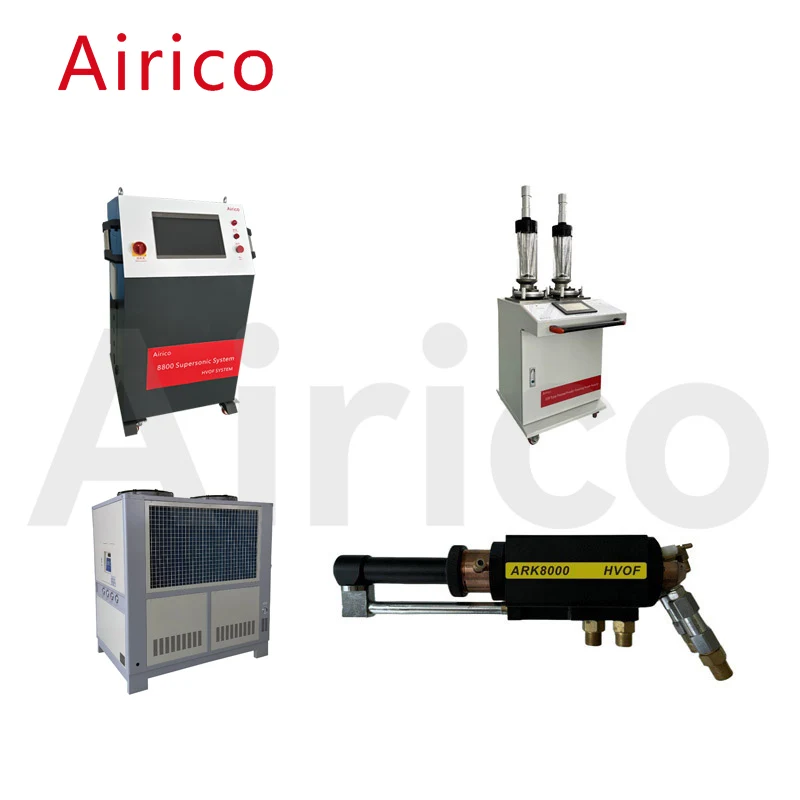

Tủ điều khiển thiết bị phun ngọn lửa siêu âm Airico-JP8800 là trung tâm điều khiển của hệ thống phun siêu âm Airico-JP8800, sử dụng công nghệ mới hiện nay để tự động hóa toàn bộ hệ thống phun siêu âm Airico-JP8800. Tủ điều khiển siêu âm Airico-JP8800 sử dụng thiết bị đầu cuối điều khiển cảm ứng, tích hợp vận hành, cài đặt, hỗ trợ, hiển thị, xử lý và giám sát cảnh báo lỗi, giúp sử dụng thuận tiện hơn, vận hành đơn giản và trực quan hơn.
|
Con số |
Dự án |
Thông số cơ bản |
|
1 |
Loại điều khiển |
Điều khiển màn hình cảm ứng + Điều khiển MFC + PLC |
|
2 |
Nguồn điện đầu vào |
550W |
|
3 |
Áp suất dầu hỏa/tốc độ dòng chảy |
1,3Mpa 22-24L/h |
|
4 |
Áp suất oxy/tốc độ dòng chảy |
1,6Mpa 25-40m³/h |
|
5 |
Áp suất/tốc độ dòng khí mang |
0,35-0,4Mpa 1-1,4m³/h |
|
6 |
Kích thước bên ngoài của tủ điều khiển |
500x550x1064mm |
|
7 |
Trọng lượng tủ điều khiển |
59kg |
Máy cấp bột phun ngọn lửa tốc độ cao siêu âm Airico-JP8800 là thiết bị dùng để chứa bột phun và đưa vào súng phun theo yêu cầu quy trình; Sử dụng nitơ hoặc argon làm khí cấp bột, bột được phun đến đầu ra bột nhờ chuyển động quay của dao cạo cấp bột phía dưới và đi vào súng phun cùng với khí cấp bột; Tốc độ cấp bột có thể được điều chỉnh bằng cách điều chỉnh chiết áp trên bảng điều khiển.
|
Con số |
Dự án |
Thông số cơ bản |
|
1 |
Phương pháp phân phối bột |
Máy cạo loại khí nén |
|
2 |
Công suất ống đôi |
7,0L |
|
3 |
Gửi khí bột |
Nitơ hoặc argon |
|
4 |
Áp suất không khí phân phối bột |
0,45Mpa |
|
5 |
Áp suất nitơ và tốc độ dòng chảy |
0,6-1,0Mpa 1,0-1,4m³/h |
|
6 |
Tỷ lệ nạp bột |
0 ~ 150g/phút |
|
7 |
Độ chính xác phân phối bột |
±1% |
|
8 |
Kích thước bên ngoài của khí phân phối bột |
500x400x1300mm |
|
9 |
Trọng lượng của máy cấp bột |
50kg |
Bộ truyền động máy nén kép giúp giảm âm lượng tổng thể của máy và tăng không gian cho bạn; Chủ yếu được sử dụng để làm mát vòi phun và vòng đệm một cách hiệu quả, đạt được mục đích kéo dài tuổi thọ của vòi phun và vòng đệm.
|
Con số |
Dự án |
Thông số cơ bản |
||
|
1 |
Đơn vị xuất hiện |
2330x1000x1720(mm) |
||
|
2 |
Dung tích bể nước tuần hoàn |
530L |
||
|
3 |
Công suất làm lạnh |
76,8KW |
||
|
4 |
Biến động nhiệt độ nước đầu ra |
5-35oC |
||
|
5 |
Nguồn điện |
3P AC380 50HZ/60HZ |
||
|
6 |
Máy nén |
Máy nén kép |
Xuất xứ: Sanyo, Nhật Bản |
|
|
7 |
Áp suất đầu ra |
Điều chỉnh 4-10kg |
Tốc độ dòng nước thải |
6m³/giờ |
|
8 |
Bơm tuần hoàn ngoài |
Công suất định mức 1,1KW |
Đánh giá hiện tại |
1,5A |
|
9 |
Lượng phun môi chất lạnh |
15kg |
Phương tiện làm lạnh |
F22 |
|
10 |
Công suất quạt |
85Wx2 |
||
|
11 |
Tổng công suất đầu vào |
26KW |
||
|
12 |
Cân nặng |
1500kg |
||
Súng phun ngọn lửa siêu âm nhiên liệu Airico-8000 sử dụng dầu hỏa tinh chế hàng không làm nhiên liệu, oxy làm khí hỗ trợ đốt cháy, không khí và nước làm than làm mát và nitơ để nạp bột. Súng phun có thể hoạt động liên tục và ổn định trong thời gian dài.
|
|
Dự án |
Thông số cơ bản |
|
1 |
Tốc độ ngọn lửa |
2100m/giây |
|
2 |
Nhiệt độ ngọn lửa |
3000oC |
|
3 |
Công suất súng phun |
150KW（Giá trị chuyển đổi） |
|
4 |
Vận tốc hạt bột |
1100m/giây |
|
5 |
Phương pháp làm mát |
Làm mát bằng nước |
|
6 |
Tốc độ dòng nước làm mát |
9,5L/phút |
|
7 |
Độ xốp của lớp phủ |
＜1% |
|
8 |
Sức mạnh trái phiếu |
＞90Mpa |
|
9 |
Kích thước bột thích hợp để phun |
10-45μm |
|
10 |
Áp suất nhiên liệu |
1,2Mpa |
|
11 |
Áp suất oxy |
1,6Mpa |
|
12 |
Áp suất nitơ |
0,5Mpa |
|
13 |
Kích thước bên ngoài của súng phun |
80x90x300mm |
|
14 |
Súng phun trọng lượng |
4,8kg |
